Bricolaje reciclar Bateria ACCU2 Petzl

Bricolaje
Empezamos una nueva sección destinada a los socios del club, son varios bricos que he realizado a lo largo de estos últimos años que creo que os pueden ayudar.
Entre ellos está la fabricación de un Frontal, Electrón, Petaca bateria, etc.
Hoy proponemos, a mi entender, una opción interesante para aprovechar una vieja batería ACCU2 de la casa Petzl y no tirar el dinero que nos costo en su día; el brico consiste en aprovechar la carcasa y modificarla en petaca para alojar baterías 18650 Lipo de quitar y poner, tantas veces como queramos o necesitemos en largas travesías o permanencias.

Material necesario:
Bateria accu2.
20 cm. de Cable paralelo 1mm.
1 bisagra pequeña. ( Ferreteria )
1 Cierre maleta pequeño. ( Ferreteria )
2 placas polo + y -
Soldador
Estaño
Pasta para soldar
Pegamento Araldite dos componentes.
Cinta de pegar dos caras.
Broca hierro 1,5 mm.
Alicates de punta.
Destornillador spanner.

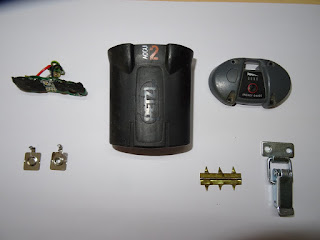

En la imagen se aprecia los elementos principales que utilizaremos.


1- Desmontaremos la bateria sacando los 4 tornillos superiores, se precisa un destornillador punta      spanner.

si quereis ahorraros el comprarlo o no lo tenéis, solo tenéis que hacer una muesca con una lima a un destornillador plano; en la imagen inferior se muestra más o menos como seria.

una vez sacados los 4 tornillos retiraremos la tapa, esta estará sujeta a la carcasa por 2 cables soldados a una placa inferior sujeta a la carcasa con 2 tuercas, podemos cortar los cables si nos estorban (los tenemos que remplazar) aflojaremos las dos tuercas y quedará la tapa liberada.
Retiramos las baterias del interior y cortamos la conexión metálica que va soldada al circuito.

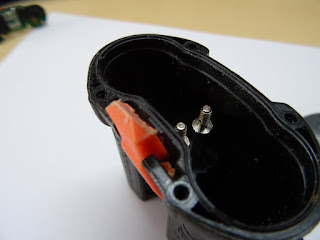

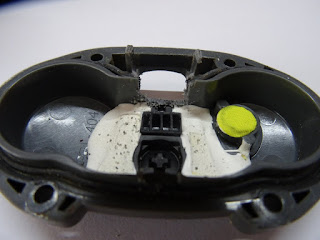

En la imagen veremos lo único que aprovecharemos.


2- En la tapa haremos un corte para facilitar la apertura de la misma con las bisagras como se ve en   las imágenes, y repasamos bien las asperezas con una lima o lija.




Cortaremos las 2 pestañas un poco como en la imagen inferior.


3- Cortaremos en bisel la lengüeta de la carcasa como se aprecia en la imagen para rebajarle grueso.



4- Con la bisagra cortaremos dos trozos de unos 6 mm. de ancho + o - , con la broca de 1,5 mm. haremos los agujeros para los tornillos, acollaremos las bisagras aprovechando los dos tendones de la carcasa, siempre fijándonos en que la posición de las bisagras sean las mismas; en la imagen se observa la posición y lugar de las bisagras.
Nota: es interesante usar un sargento para que nos queden ajustadas las bisagras.

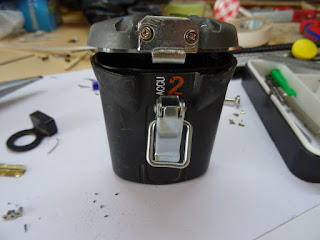

5- Colocaremos el cierre maleta ajustando la parte superior al hueco de la tapa, como en la imagen.




6- Con las 2 placas polos soldaremos un trozo cable a la medida para hacer un puente, en la imagen se puede apreciar el cable negro, para la medida calculamos con la carcasa lo que tiene que subir y bajar y le dejaremos un centímetro más.
Pegaremos las placas al fondo de la carcasa con Araldite. Podemos aprovechar una batería vieja de las que hemos sacado para presionar la placa al fondo con el sargento (segunda foto inferior), este tipo de pegamento es de fraguado rápido con 15". Ya podremos retirar el sargento y pegar la otra placa.

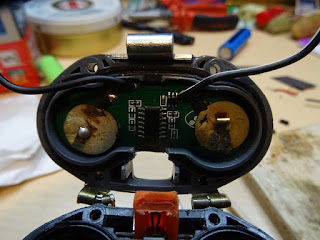

7- Sustituimos los cables de la placa electrónica por unos más largos (especial atención a la polaridad de la placa, tiene indicada con un + y -), aproximadamente 5,5cm. de largo y los soldamos en la placa del circuito (imagen 1a), pegaremos la placa con la cinta dos caras, no usar pegamento para no dañar el circuito electrónico.

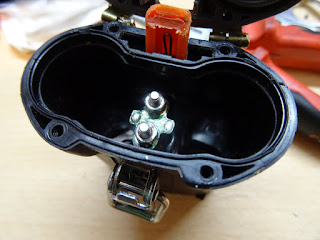

Acollamos la placa con las dos tuercas (imagen 2a).

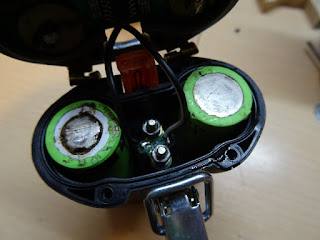

Soldamos los cables en la placa controlando la polaridad, el positivo es la tuerca que nos queda al lado del cierre ( imagen 3a)

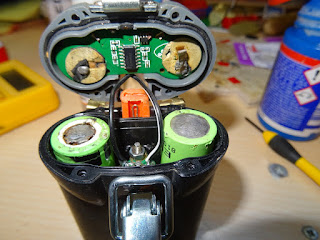

En la imagen 4a podemos ver como nos quedaría terminado aproximadamente.

1a

2a

3a

4a


8- Podemos comprobar con un tester polaridad y voltaje para que todo sea correcto.
Nota: no es imprescindible este paso, se puede saltar si no tenemos un voltímetro.

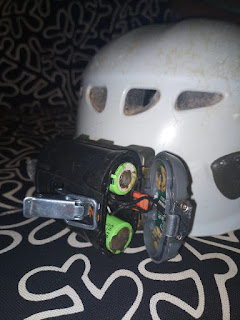

Cerramos la petaca, instalamos en el casco y comprobamos que todo está correcto.


Pruebas realizadas:








Espero que os pueda servir a los que tenéis un Frontal de este tipo.

Proximamente haremos una escalera Electron.
